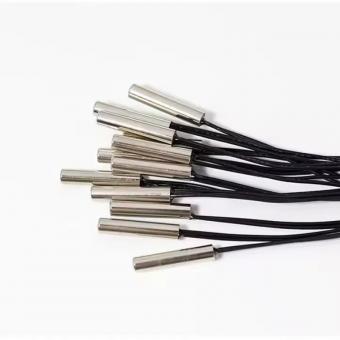

Der Temperatursensor ist eine Art Silizium-Temperatursensor, Er hat einen positiven Temperaturkoeffizienten des Widerstands (PTC) und ist für den Einsatz in Mess- und Regelsystemen geeignet.
Toleranzen von 0.5% oder andere Sonderauswahlen sind auf Anfrage erhältlich.Marke:
FocusensArtikel Nr. .:
FTYBestellung (Moq):
3000Produktherkunft:
Hefei,Anhui,ChinaHafen:
Shanghai / Ningbo/Hefei/ShenzhenVorlaufzeit：
4 weekssensorische Komponente:
silicon sensor elementArbeitstemperatur:
-30-105'CThermische Zeit:
-40°C to +150°CHi-Pot:
Within 60s in still liquidDer Temperatursensor ist eine Art Silizium-Temperatursensor, Er hat einen positiven Temperaturkoeffizienten des Widerstands (PTC) und ist für den Einsatz in Mess- und Regelsystemen geeignet.
Toleranzen von 0.5% oder andere Sonderauswahlen sind auf Anfrage erhältlich.
Typische Anwendungen | Merkmale |
l Temperatur messung l Kontrollsystem | l hohe Genauigkeit und Zuverlässigkeit l Langzeitstabilität l positiver Temperaturkoeffizient l nahezu lineare Kennlinie |
technische Daten
Artikel | Parameter |
l Sensorelement | l Sensorelement aus Silizium |
l max. Betriebstemperaturbereich | l -40 °C bis +150 °C |
l max.Konstantstrom bei 25 °C | l 10mA |
l Nennbetriebsstrom bei 25 °C | l 5mA |
l Nennleistung: pdis | l 50 MW |
l thermische Zeitkonstante | l innerhalb von 60s in noch flüssiger Form |
kty83-110 / 120/121/122/150/151 verpackt in do3
Symbol | Parameter | Bedingungen | Mindest | typ | max | Einheit |
l r25 | l Sensorwiderstand | l isen(fortsetzung):1ma | l | l | l | l |
l kty83-110 | l 990 | l- | l 1010 | lΩ | ||
l kty83-120 | l 980 | l- | l 1020 | lΩ | ||
l kty83-121 | l 980 | l- | l 1000 | lΩ | ||
l kty83-122 | l 1000 | l- | l 1020 | lΩ | ||
l kty83-150 | l 950 | l- | l 1050 | lΩ | ||
l kty83-151 | l 950 | l- | l 1000 | lΩ | ||
lTC | l Temperaturkoeffizient | l | l- | l 0.76 | l- | l %/k |
l r100/r25 | l Widerstandsverhältnis | l tambu003d 100 °C und 25 °C | l 1.65 | l 1.67 | l 1.69 | l |
l r-55/r25 | l Widerstandsverhältnis | l tamb u003d -55 °C und 25 °C | l 0.49 | l 0.50 | l 0.51 | l |
lτ | l thermische Zeitkonstante(1) | l in stiller Luft | l- | l60 | l- | ls |
l noch flüssig | l- | l38 | l- | ls | ||
l in strömender Flüssigkeit | l- | l20 | l- | ls | ||
l | l Nenntemperaturbereich | l | l -40 | l- | l +150 | l°C |
Hinweis: Die thermische Zeitkonstante ist die Zeit, die der Sensor benötigt, um 63.2 % der gesamten Temperaturdifferenz zu erreichen.
Sensorbaugruppe
Artikel | Bezeichnung | Bemerkungen |
1 | Temperaturerfassungselement | kty83-110 / 120/121/122/150/151 |
2 | Haus(1) | verschiedene Gehäusematerialien und -größen erhältlich |
3 | Kabel | 2 -4 Drähte, verschiedene Drahtmaterialien, Stärke und Länge verfügbar |
(1) wenden Sie sich bitte an das Verkaufspersonal
Bestellcode
fünfzig | xx | x | x | x | x | x | x |
(1) | (2) | (3) | (4) | (5) | (6) | (7) | (8) |
(1) Focusens Temperatursensorprodukt der PTC-Serie.
(2) Hausform.
Art | |
1x | Epoxy-Paket |
2x | Runde Röhre |
3x | nackter Widerstandssensor ohne Schale |
4x | Oberflächenmontage |
5x | mehrstufiges Haus |
6x | Gewindebefestigungsinstallation |
7x | Flanschform |
8x | Typ Rohrschelle |
(3) Widerstandswert bei 25 °C, Einheit kΩ
(4) Widerstandstoleranz bei 25 °C. wenn die Toleranz 20 Ω beträgt, angezeigt durch „2“.
(5) Toleranzrichtung.
Code | Art |
0 | bilaterale Toleranz |
1 | negative Toleranz |
2 | positive Toleranz |
(6) Hausgröße, Bitte wenden Sie sich an das Verkaufspersonal.
(7) Drahttyp.
Code | Material | Code | Material |
P | PVC | G | Glasfaser |
E | PTFE | T | Teflon |
(8) Drahtlänge, Einheit:
